Tekla結構2017 SP3

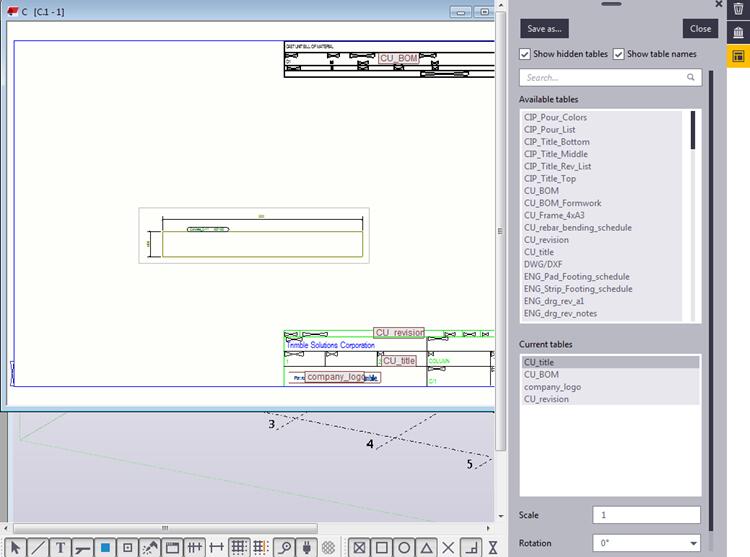

新增一種全新的方式來編輯您的繪圖布局:布局編輯器，其中的繪圖布局可以直接編輯在圖紙上。在布局編輯器模式中，您可以選擇要在布局中包含哪些表，以及在何處放置表。您還可以調整表的規模、旋轉和與視圖的重疊。

在表上顯示表名:

顯示隱藏的表:

搜索可用的表。

添加新的圖形模板編輯器模板、關鍵計劃和DWG / DXF文件。

調整表屬性的大小，旋轉和重疊的視圖(在舊表對話框中稱為透明度)。

通過在當前的表列表中選擇一個表來選擇繪圖布局中的一個表。當您在繪圖布局中選擇一個表時，表將被選中在當前的表列表中。

移動，重錨和旋轉表，刪除不必要的表。

將錨定在一個需要的位置，并通過移動錨點來抵消錨點。

通過覆蓋當前的布局來保存更改，或者用新名稱創建新布局。

布局編輯器主要用于直接、快速和容易地定制現有的布局。舊的繪圖布局對話框和布局編輯功能仍然可用，更高級的布局編輯仍然需要通過布局對話框完成。

注意:
固定尺寸和計算大小的映射只能通過舊的布局對話框獲得。

視圖放置設置:頁邊距和空格只能通過舊布局對話框設置。

在布局編輯器中，您只能通過修改現有的布局并以新名稱保存它們來創建新的布局。您不能從頭創建布局，您總是需要從現有的布局開始。但是，您可以編輯一個只有名稱和沒有定義的表布局的布局。你可以只在舊的布局對話框中從頭創建新的布局。
